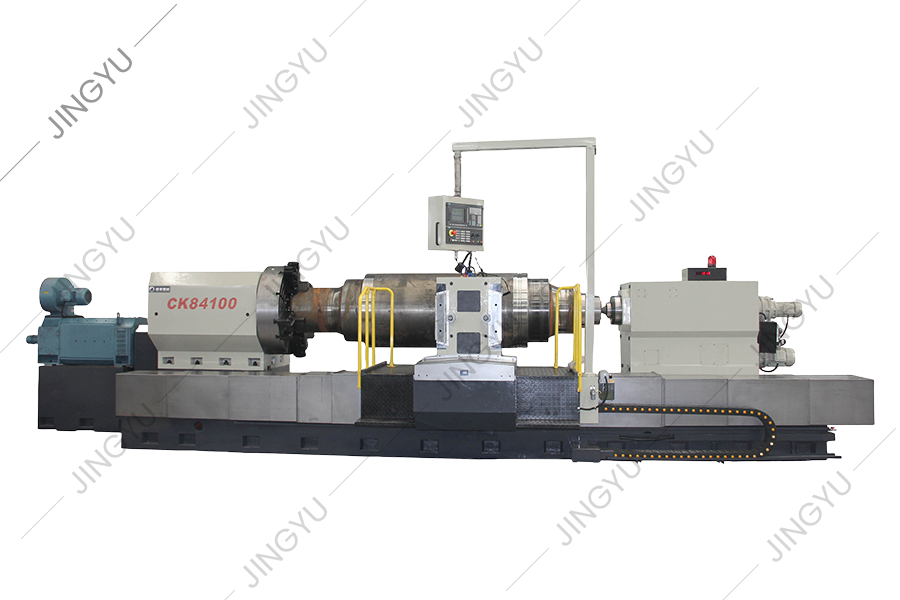

CK84100
● Giường máy tiện cuộn CK84100 CNC áp dụng cấu trúc đường ray tổng thể 4 1, nghĩa là sự sắp xếp ngang của bốn đường ray hình chữ nhật để cung cấp chuyển động và định vị của yên xe, và đặt ra một đường ray trên mặt đất Cắt mô -men xoắn.
Đường ray hướng dẫn tham khảo của giường áp dụng quá trình dập tắt siêu khí tổng thể, và bề mặt phù hợp được gắn với một vành đai mềm hướng dẫn nhập khẩu để đảm bảo chuyển động của mỗi thành phần thức ăn, và duy trì độ chính xác cao và độ ổn định cao trong một thời gian dài. Một sự khác biệt về chiều cao nhất định được thiết kế giữa đường ray yên ngựa và đường ray đuôi để đảm bảo rằng chip và chất làm mát không xâm chiếm đường ray yên.

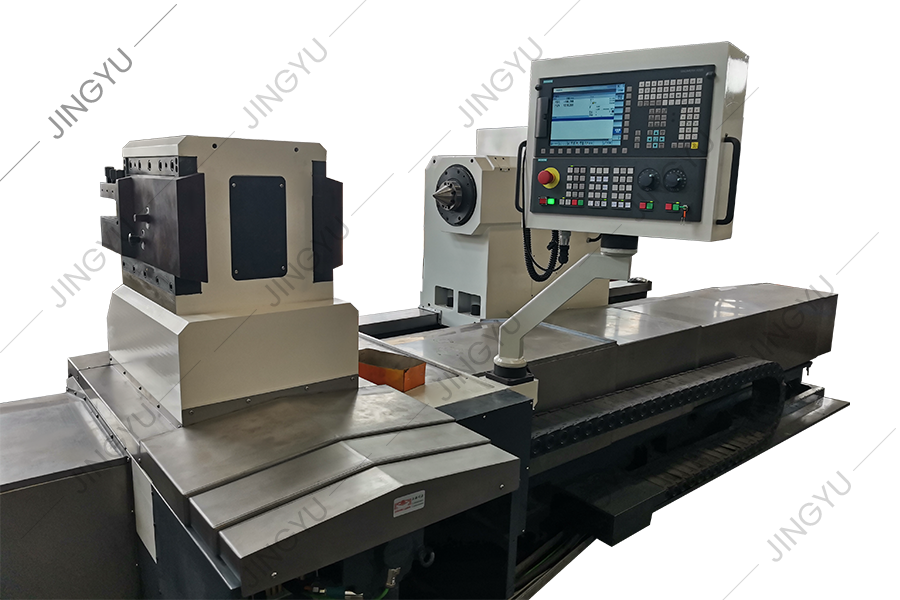

● Người giữ công cụ yên ngựa áp dụng sơ đồ giữ công cụ tích phân loại AO. Người giữ công cụ có thể cải thiện độ cứng của giá đỡ công cụ và giảm độ rung trong quá trình quay máy công cụ. Và bằng cách điều chỉnh vị trí của tấm nghỉ công cụ để thích ứng với xử lý cuộn Groove Pass Deep. Giảm sự thiếu độ cứng gây ra bởi việc mở rộng xử lý công cụ, để xử lý công cụ cộng hưởng, ảnh hưởng đến hiệu suất cắt.
Công ty chúng tôi cũng có thể chọn định cấu hình chủ sở hữu công cụ CNC theo yêu cầu của khách hàng (khuyến nghị rằng người dùng thép góc chọn).

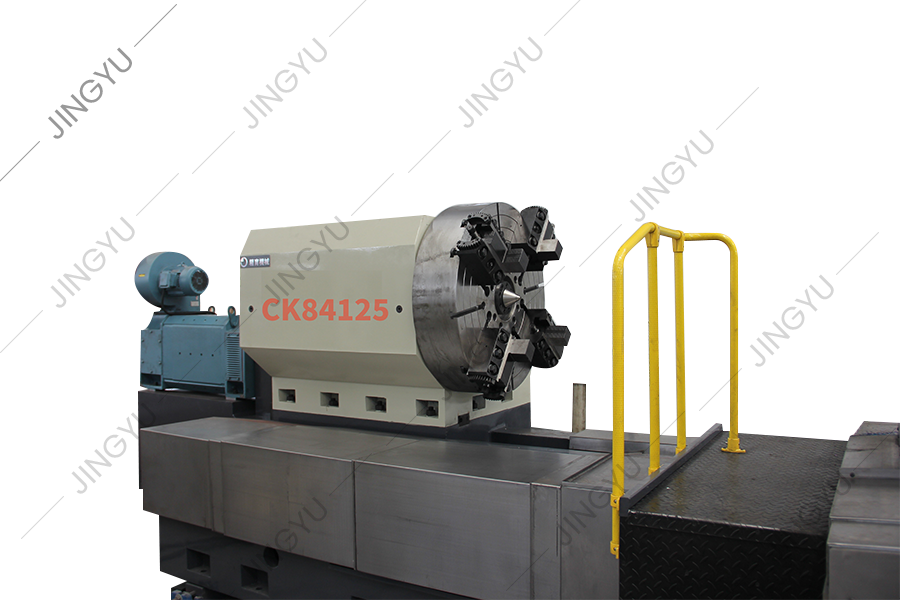

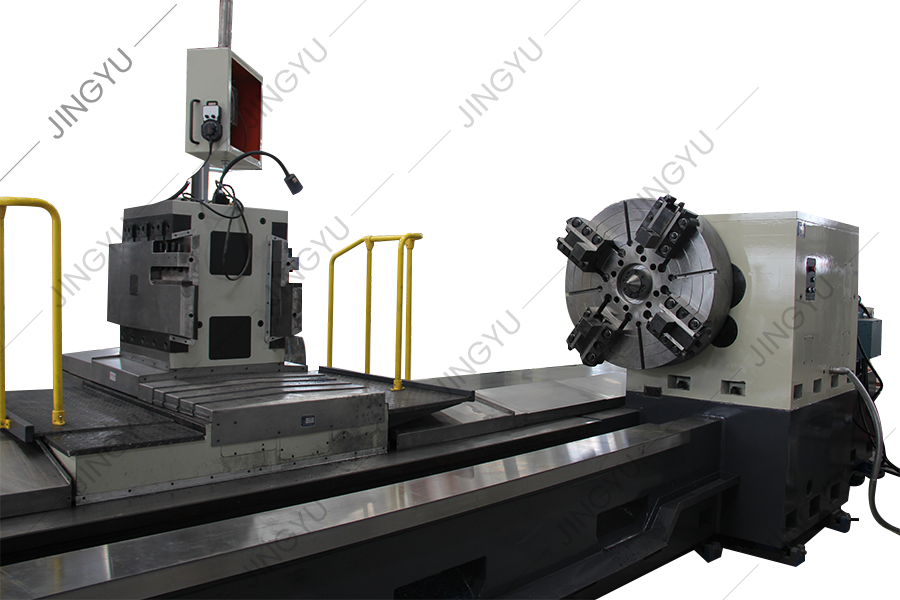

CK84125

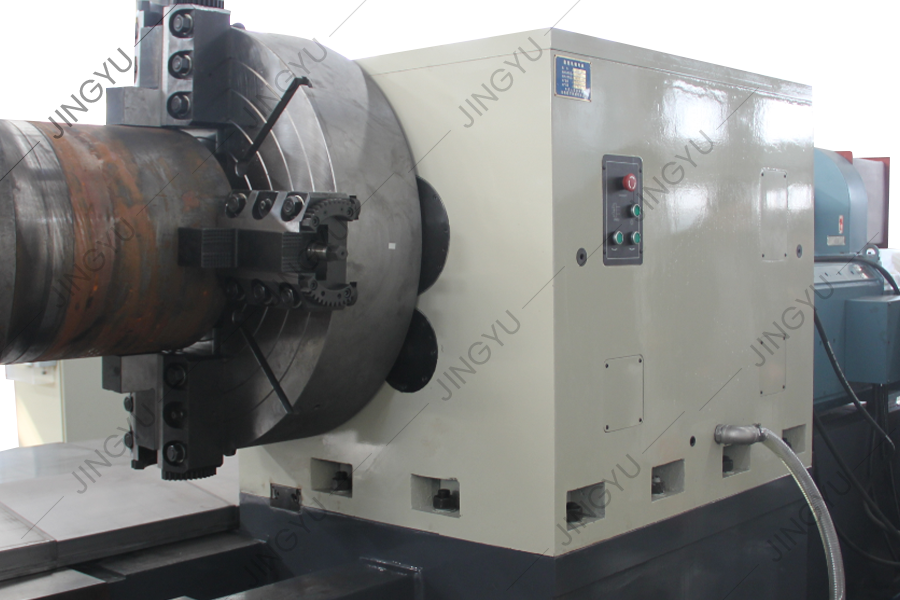

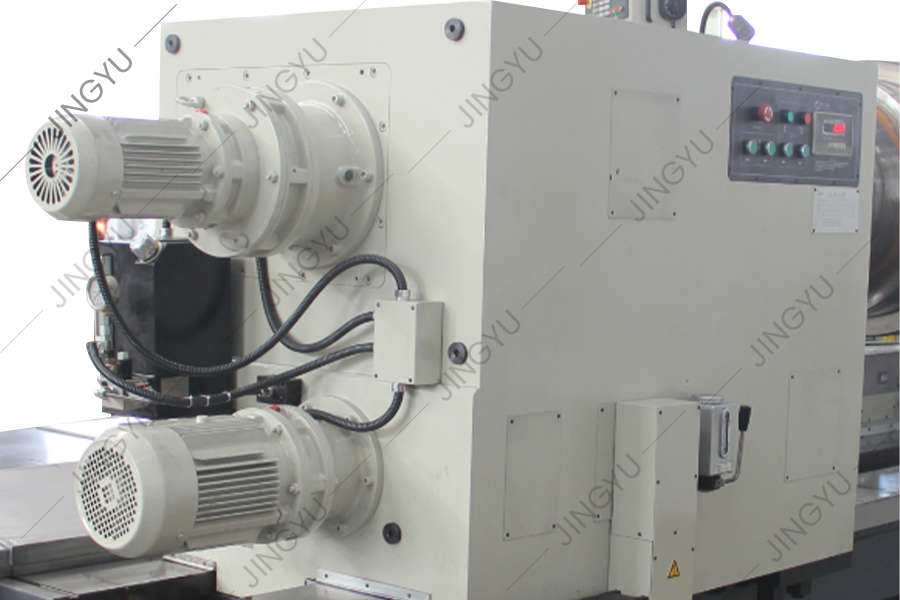

● Headstock máy tiện áp dụng cấu trúc hộp hai bức tường gia cố; Trục chính áp dụng hình thức hỗ trợ hai điểm, cấu hình ổ trục hợp lý và thiết kế nhịp, trục chính có độ cứng và khả năng chịu lực cao. Hệ thống truyền được tối ưu hóa được điều khiển bởi bánh răng chính xác 6 cấp với việc làm nguội và mài tần số cao để đầu có đặc điểm của nhiễu thấp, độ chính xác truyền cao và mô-men xoắn đầu ra lớn.
Hộp số trục chính áp dụng dịch chuyển số tự động dịch chuyển 2 và điều chỉnh tốc độ DC điều chỉnh động cơ Lược đồ điều chỉnh tốc độ bước để trục chính của máy có phạm vi rộng 1-200 vòng / phút, các đặc tính động cao của phạm vi điều chỉnh tốc độ.
Mặt sau của headstock được thiết kế với một trạm nút, có thể điều khiển hoạt động của trục chính, chẳng hạn như xoay dương và quay âm và dừng khẩn cấp.
● Tailstock áp dụng một kế hoạch cấu trúc của trục chính quay độc lập & điều chỉnh kính thiên văn dọc trục của tay áo đuôi. Lỗ côn trục chính là 100-1: 5. Cơ thể đuôi áp dụng cấu trúc tích hợp, giúp loại bỏ những nhược điểm của độ chính xác không ổn định, khả năng chịu tải kém và độ tin cậy kém gây ra bởi các cấu trúc phân chia trên và dưới truyền thống.
Tailstock của máy công cụ được trang bị cảm biến áp suất hiệu suất cao, được sử dụng cho thiết lập, đo và phản hồi của lực kẹp đuôi khi máy tiện kẹp phôi. Bằng cách cài đặt và điều chỉnh bộ điều khiển cảm biến áp suất vận hành, lực siết của đầu đuôi trên phôi có thể được điều khiển và hiển thị tự động. Việc nới lỏng và kẹp của tay áo đuôi được tự động nhận ra thông qua hệ thống điều khiển thủy lực.
Một cơ chế bù biến dạng nhiệt của phôi được thiết kế trong tay áo đuôi. Sự thay đổi chiều dài trục của phôi trong quá trình hoạt động của máy công cụ được hấp thụ và bù bằng lò xo đĩa trong tay áo.
