Máy phay cuộn CNC tự động

● Chuỗi công cụ máy móc này đều áp dụng cấu trúc giường 4 đường ray tích hợp và hướng dẫn tham khảo Rails áp dụng quá trình dập tắt siêu kiểm soát tích hợp, đảm bảo độ cứng cao, độ chính xác cao và độ ổn định của toàn bộ máy. Các đường ray hướng dẫn được bảo vệ hoàn toàn bởi các tấm chắn bằng thép không gỉ, đảm bảo hiệu quả tuổi thọ của chúng.
● Đường ray hướng dẫn di chuyển ngang của thành phần phay đầu máy bay được hỗ trợ bởi các đường ray hướng dẫn cuộn hình trụ tuyến tính nặng có độ cao cao (được sử dụng trên máy tiện cuộn có độ chính xác cao). Nó đáp ứng các yêu cầu có độ chính xác cao và độ cứng cao của chuyển động thức ăn của máy cắt bay trong quá trình xử lý.
● Chuỗi truyền trục máy cắt bay sử dụng các bánh răng mặt đất chính xác 6 cấp để đảm bảo quỹ đạo công cụ thực hiện hoàn toàn các hướng dẫn chương trình của hệ thống CNC, loại bỏ các khiếm khuyết ẩn như rãnh không khớp và các công cụ bị hỏng do độ chính xác thấp và độ cứng kém của chuỗi truyền. Đặc biệt là trong quá trình xử lý các vòng lăn cacbua vonfram có kích thước nhỏ và các cuộn lớn có kích thước lớn, hiệu suất vượt trội của nó được làm nổi bật.
● trục chính cắt bay áp dụng đầu trục chính có đường kính lớn H40, có thể đáp ứng yêu cầu gia công sườn đường viền 60mm.
● Máy công cụ được trang bị hệ thống CNC cao cấp 6 trục SIEMENS, với sáu ổ đĩa servo điều khiển mỗi trục nguồn cấp dữ liệu. Đầu phay xoay và đầu phay khắc được cấu hình và kiểm soát độc lập (không cần chuyển đổi cơ học hoặc điện). Và không có sự can thiệp giữa mỗi phần của công cụ máy. Việc xử lý đột quỵ đầy đủ của cuộn có thể đạt được với một cái kẹp của cuộn. Sau khi hoàn thành cài đặt công cụ ban đầu, có thể nhận ra máy xay bay Groove Groove Cross Rib và khắc và khắc mô hình và phay trong một chương trình một lần hoàn toàn tự động.
● Các trục chuyển động tuyến tính theo chiều dọc và ngang của máy công cụ được điều khiển bởi các ốc vít bóng có độ chính xác cao để tránh giá đỡ không chính xác và truyền pinion. Dưới sự điều khiển tự động của hệ thống CNC, chuyển động tự động và định vị chính xác từ mẫu lỗ này sang mẫu tiếp theo có thể được thực hiện.

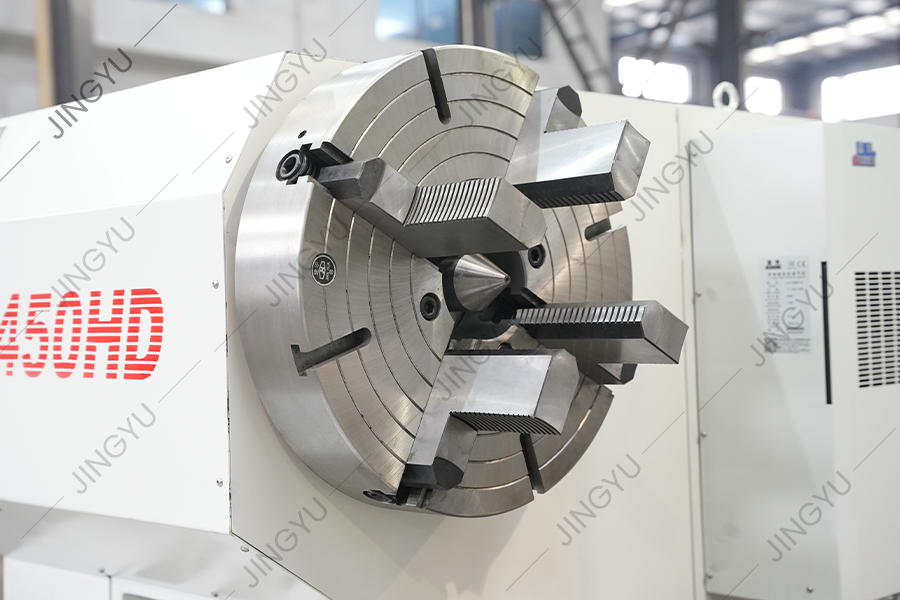

● Truyền trục chính của phôi áp dụng phương thức kết nối không có khoảng cách, không cần bảo trì, đảm bảo độ chính xác của truyền đến mức tối đa và kiểm soát phản ứng dữ dội.
