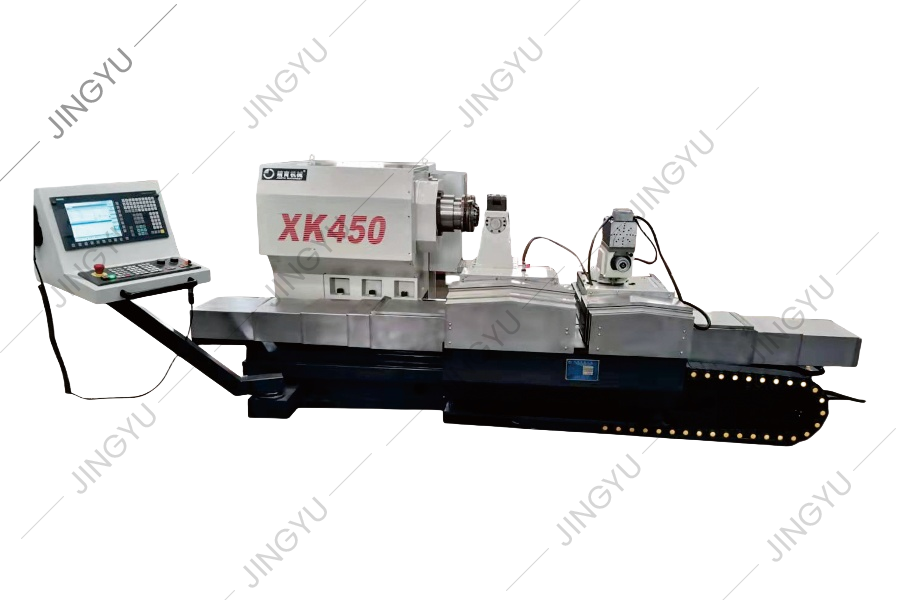

Máy phay vòng CNC Roll

Chúng tôi đã tích lũy kinh nghiệm phong phú trong việc xử lý và sử dụng các cuộn cốt thép, và đã tiến hành phân tích và nghiên cứu chuyên sâu về công nghệ của các sản phẩm tiên tiến tương tự trong và ngoài nước. Bằng cách liên tục điều chỉnh cấu trúc sản phẩm của máy phay sê -ri XK450 và cải thiện công nghệ sản phẩm của nó, nội dung kỹ thuật và hiệu suất của máy công cụ đã được cải thiện đáng kể, điều này không chỉ cải thiện hiệu quả xử lý mà còn làm giảm việc mất công cụ.

Nhận báo giá

PREV：No previous article NEXT：Máy phay cuộn CNC tự động

Sự miêu tả
Thông số kỹ thuật
Liên hệ với chúng tôi

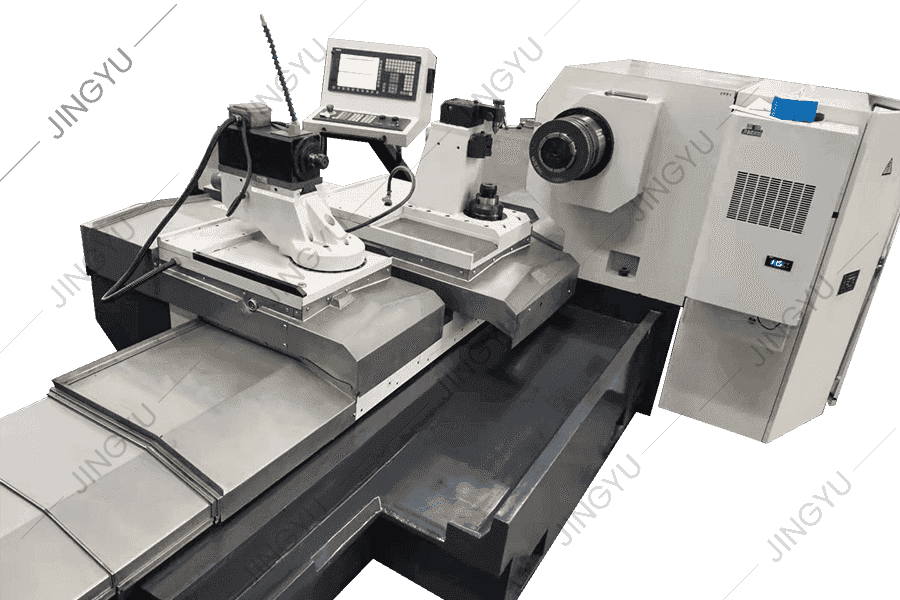

● Một loạt các công cụ máy móc này đều áp dụng cấu trúc giường 4 đường ray tích hợp và đường ray tham chiếu áp dụng quá trình dập tắt tần số siêu âm, đảm bảo nổi bật độ cứng, độ chính xác cao và độ ổn định của toàn bộ máy. Đường ray máy công cụ áp dụng một người bảo vệ bằng thép không gỉ để bảo vệ đầy đủ, giúp kéo dài hiệu quả tuổi thọ của đường ray máy công cụ.

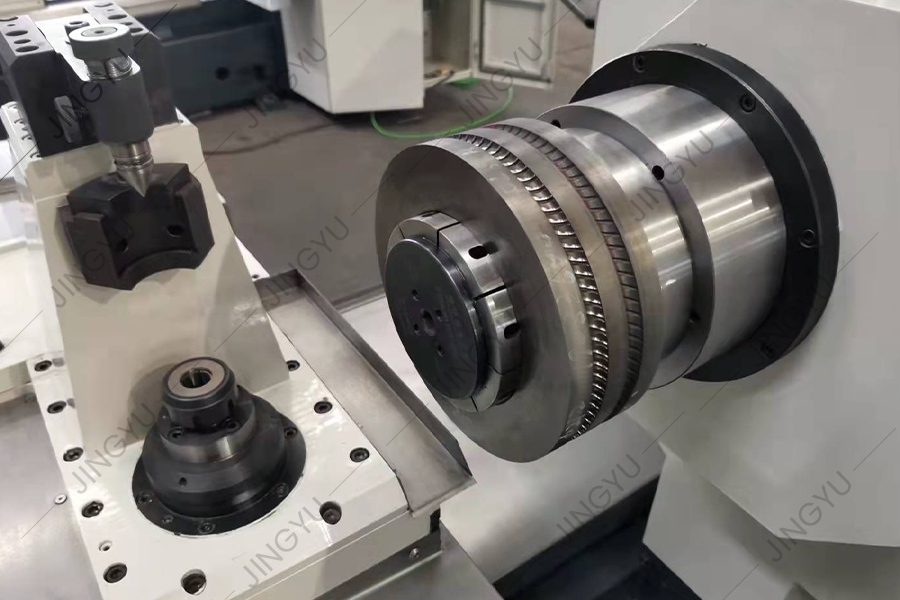

● Vòng cuộn áp dụng cấu trúc lắp ráp tay áo thắt chặt, thuận tiện và nhanh chóng. Mandrel mở rộng được cài đặt trên trục chính đầu. Đặt vòng cuộn trên mandrel mở rộng, siết ốc vít khóa ở cuối trục gá mở rộng bằng cờ lê Allen, và việc cài đặt và siết vòng của vòng cuộn được xử lý trên công cụ máy có thể được hoàn thành.
● Đường ray hướng dẫn di chuyển bên của thành phần đầu phay máy cắt bay áp dụng một bộ phận hướng dẫn lăn hình trụ tuyến tính nặng có độ chính xác cao hỗ trợ. Nó đảm bảo các yêu cầu có độ chính xác cao và độ cứng cao của chuyển động thức ăn trong quá trình xử lý máy cắt bay.
Đầu khắc và phay áp dụng cấu trúc mang bàn xoay có độ chính xác cao, giải quyết vấn đề độ cứng của hỗ trợ đầu phay và cải thiện đáng kể độ nhạy và độ chính xác định vị của hướng quay. Trục trục chính phay áp dụng một trục chính điều chỉnh tốc độ tần số thay đổi với công suất 2,2kW và tốc độ tối đa là 8000 vòng / phút. Khách hàng có thể chọn tốc độ thích hợp để hoàn thành nhu cầu khắc theo nhu cầu của các vật liệu khác nhau (tốc độ của máy cắt khắc hợp kim là 3000R/phút và tốc độ của máy cắt khắc CVD là 7000R/phút).
● Đầu phay quay và đầu phay xoay được cấu hình và điều khiển độc lập (không cần chuyển đổi cơ học hoặc điện) và không có nhiễu giữa các thành phần chức năng của công cụ máy. Con lăn có thể được xử lý đầy đủ với một kẹp.
Sau khi cài đặt công cụ ban đầu được hoàn thành, máy cắt Fly Groove Fly và máy phay nhân vật và mô hình có thể được hoàn thành trong một chương trình.

Chỉ mục	Đơn vị	XK450
Vật liệu phôi		Vòng cuộn vonfram cacbua
Thông số kỹ thuật chủ đề áp dụng	mm	5-50
Tối đa. Đường kính phôi	mm	450
Tối đa. Độ dài phôi	mm	500
Chế độ cắt và chức năng		Các rãnh sườn cắt bay (rãnh lưỡi liềm, rãnh sườn đường viền, v.v.) & khắc đầu xoay đầu
Chế độ truyền máy cắt bay		Truyền bánh răng thuần túy
Hình thức hướng dẫn máy		Tích hợp 4 đường ray (yên 2 Tailstock 2)
Chiều rộng hướng dẫn máy	mm	920
Tốc độ/năng lượng trục chính của máy cắt bay	RPM/KW	0-600/3.3
Tốc độ/sức mạnh của trục chính phay	RPM/KW	2000-8000/2.5
Đường kính của tay áo đuôi	mm	Φ180
Số lượng trục điều khiển		6
Hệ thống điều khiển		Siemens 808D/828D
Lưu ý: Các hệ thống CNC khác có thể được tùy chỉnh theo nhu cầu đặc biệt của khách hàng.
