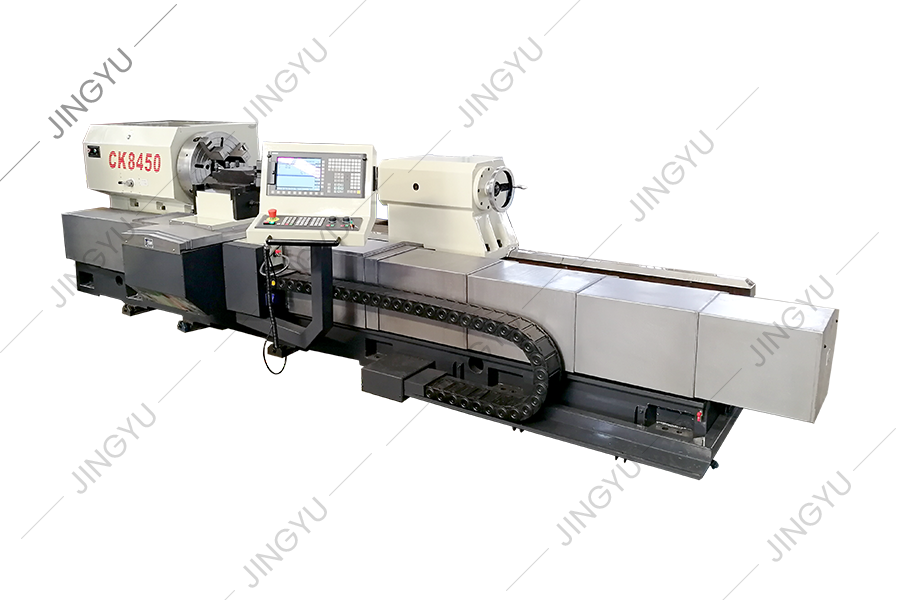

CK8450
● Giường máy tiện cuộn CNC áp dụng cấu trúc đường ray tổng thể 4 1, nghĩa là, sự sắp xếp ngang của bốn đường ray hình chữ nhật để cung cấp chuyển động và định vị của yên xe và đuôi, và thiết lập một đường ray phía trước của mặt trước.
● Đường ray hướng dẫn tham khảo của giường áp dụng sự dập tắt siêu khí tổng thể và bề mặt phù hợp được gắn với một vành đai mềm hướng dẫn nhập khẩu để đảm bảo chuyển động của từng bộ phận của từng thành phần thức ăn và duy trì độ chính xác cao và ổn định cao trong một thời gian dài. Một sự khác biệt về chiều cao nhất định được thiết kế giữa đường ray yên ngựa và đường ray đuôi để đảm bảo rằng chip và chất làm mát không xâm chiếm đường ray yên. Skateboard áp dụng một đường ray hướng dẫn hình chữ nhật, đảm bảo hiệu quả độ cứng và tuổi thọ dịch vụ.
● Tailstock áp dụng cấu trúc điều chỉnh kính thiên văn quay & trục quay trục độc lập của tay áo đuôi. Lỗ côn trục chính là MT6#. Cơ thể đuôi áp dụng cấu trúc tích hợp, giúp loại bỏ những nhược điểm của độ chính xác không ổn định, khả năng chịu tải kém và độ tin cậy kém gây ra bởi các cấu trúc phân chia trên và dưới truyền thống.
Một lò xo bướm được lắp đặt trong trục chính để bù đắp ảnh hưởng của biến dạng nhiệt và đảm bảo sự ổn định trong quá trình cắt.

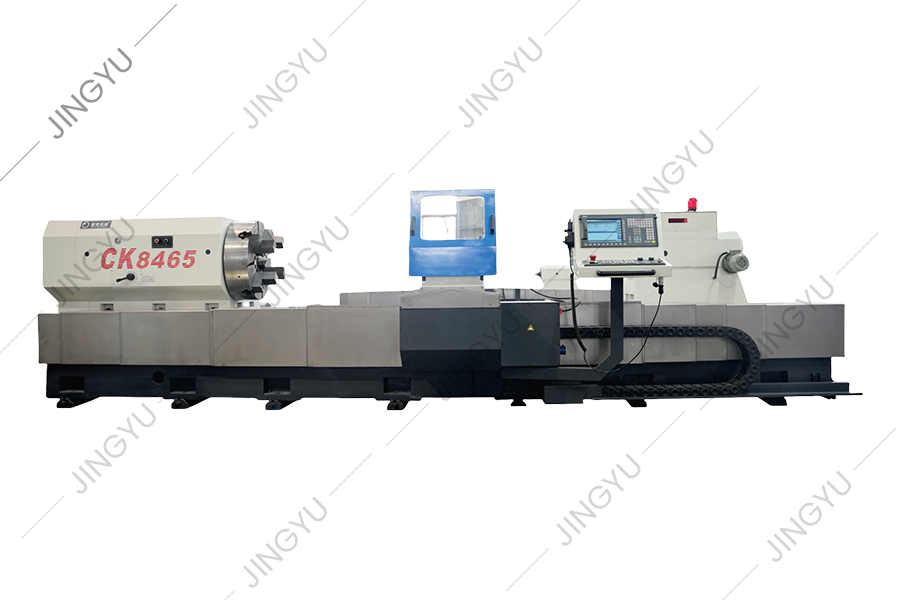

CK8465
● Máy công cụ áp dụng cấu trúc đường ray 4 1 tổng thể, nghĩa là sự sắp xếp ngang giường của bốn đường ray hình chữ nhật để cung cấp chuyển động và định vị của yên xe và đuôi, và thiết lập một đường ray phụ trợ trên bề mặt thẳng đứng của mặt trước và giá đỡ của bộ phận.

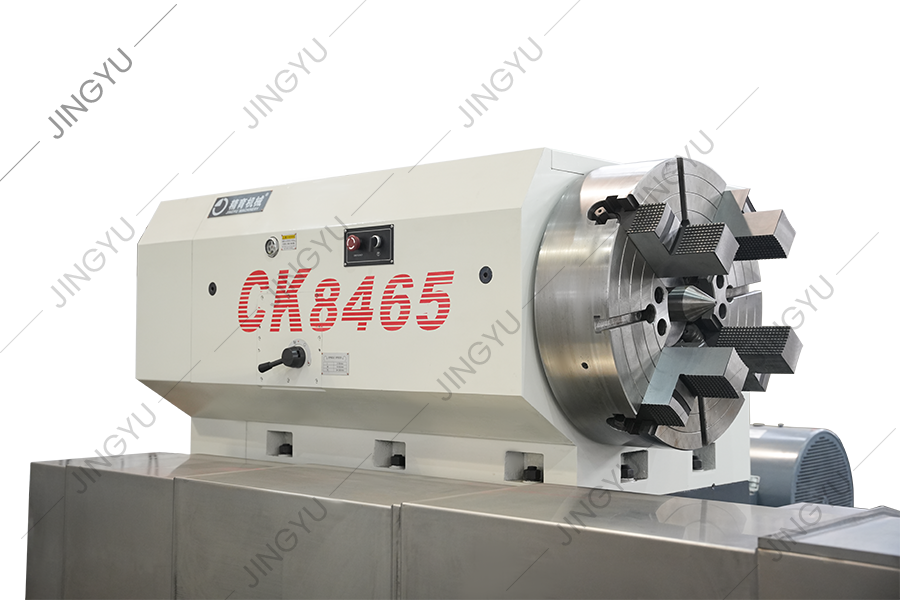

● trục chính của máy tiện thông qua hình thức hỗ trợ hai điểm, và cấu hình ổ trục hợp lý và thiết kế nhịp làm cho trục chính có độ cứng và khả năng chịu lực cao hơn. Hệ thống truyền được tối ưu hóa được điều khiển bởi bánh răng chính xác 6 cấp sau khi làm nguội và mài tần số cao để đầu có đặc điểm của nhiễu thấp, độ chính xác truyền cao và mô-men xoắn đầu ra lớn.
Hộp số trục chính áp dụng sơ đồ điều chỉnh tốc độ Stepless được điều khiển bởi sự thay đổi 3 tay và động cơ điều chỉnh tốc độ tần số thay đổi để trục chính có phạm vi điều chỉnh tốc độ rộng 3-240 vòng / phút và đặc tính động cao.
● Người giữ công cụ yên ngựa áp dụng sơ đồ giữ công cụ tích phân loại AO. Người giữ công cụ có thể cải thiện độ cứng của giá đỡ công cụ và giảm độ rung trong quá trình quay máy công cụ. Và bằng cách điều chỉnh vị trí của người giữ công cụ để thích ứng với xử lý cuộn Groove Pass Deep. Giải pháp REST công cụ này rất hiệu quả trên máy tiện từ các Herkules ở Đức. Khi cuộn cứng được quay lại, độ sâu cắt một lần của một bên có thể đạt tới 10 mm.
Công ty chúng tôi cũng có thể chọn cấu hình chủ sở hữu công cụ CNC theo yêu cầu của khách hàng.
● Thức ăn thẳng đứng và ngang của máy công cụ áp dụng sơ đồ truyền động cơ servo, bộ giảm tốc đặc biệt của động cơ servo và vít bóng chính xác cao để đảm bảo truyền mô-men xoắn cao của hệ thống truyền mà không có phản ứng ngược và ngược, độ chính xác truyền cao và không bị tổn thương.

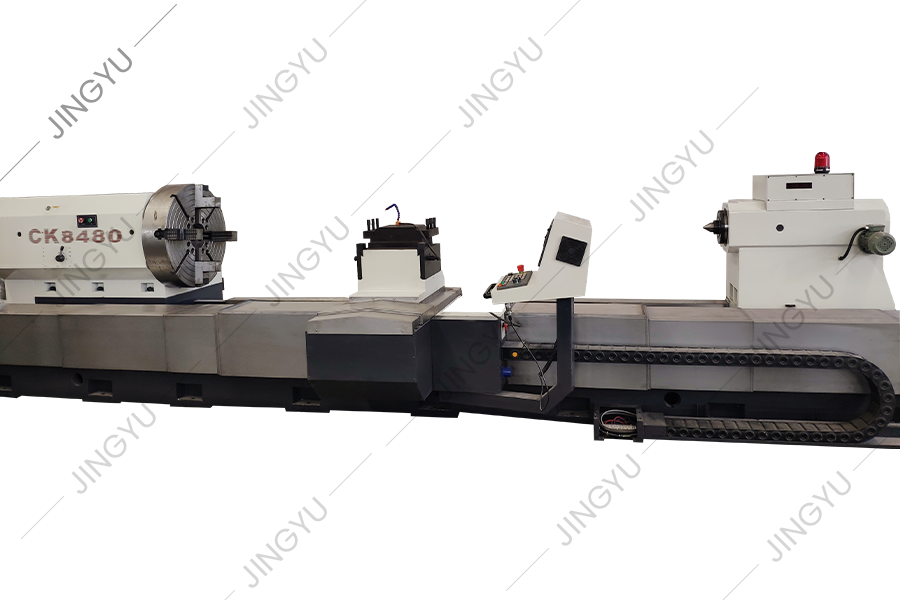

CK8480
● trục chính của máy tiện thông qua hình thức hỗ trợ hai điểm, và cấu hình ổ trục hợp lý và thiết kế nhịp làm cho trục chính có độ cứng và khả năng chịu lực cao hơn. Hệ thống truyền được tối ưu hóa được điều khiển bởi bánh răng chính xác 6 cấp sau khi làm nguội và mài tần số cao để đầu có đặc điểm của nhiễu thấp, độ chính xác truyền cao và mô-men xoắn đầu ra lớn.
Hộp số trục chính áp dụng sơ đồ điều chỉnh tốc độ Stepless được điều khiển bởi sự thay đổi 3 tay và động cơ điều chỉnh tốc độ tần số thay đổi để trục chính có phạm vi điều chỉnh tốc độ rộng 3-240 vòng / phút và đặc tính động cao.
Chuck trục chính áp dụng một mâm cặp nặng và tiếp xúc thon dài, có thể truyền mô-men xoắn lớn hơn.

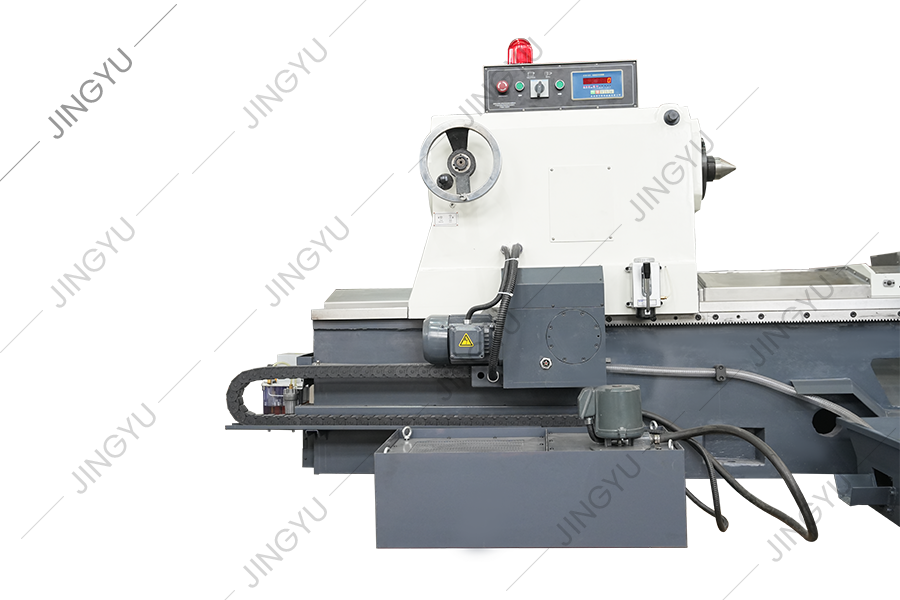

● Tailstock áp dụng cấu trúc điều chỉnh kính thiên văn quay & trục quay trục độc lập của tay áo đuôi. Lỗ côn trục chính là MT6#. Cơ thể đuôi áp dụng cấu trúc tích hợp, giúp loại bỏ những nhược điểm của độ chính xác không ổn định, khả năng chịu tải kém và độ tin cậy kém gây ra bởi các cấu trúc phân chia trên và dưới truyền thống.
Tailstock được trang bị các chức năng phát hiện kỹ thuật số và hiển thị báo động cho lực đẩy hàng đầu để tránh thiệt hại và hao mòn quá mức của vòng bi máy công cụ và các bộ phận do lực đẩy không giới hạn.
● Thức ăn thẳng đứng và ngang của máy công cụ áp dụng sơ đồ truyền động cơ servo, bộ giảm tốc đặc biệt của động cơ servo và vít bóng chính xác cao để đảm bảo truyền mô-men xoắn cao của hệ thống truyền mà không có phản ứng ngược và ngược, độ chính xác truyền cao và không bị tổn thương.
Đường sắt hướng dẫn nghiêng sắt áp dụng cơ chế điều chỉnh ratchet để tạo điều kiện bảo trì sau này.

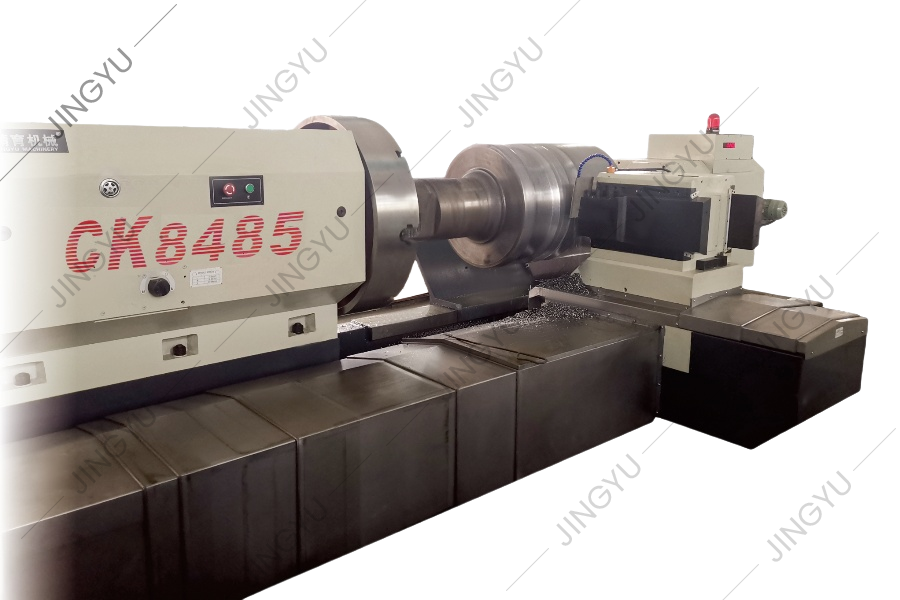

CK8485
● trục chính của máy tiện thông qua hình thức hỗ trợ hai điểm, và cấu hình ổ trục hợp lý và thiết kế nhịp làm cho trục chính có độ cứng và khả năng chịu lực cao hơn. Hệ thống truyền được tối ưu hóa được điều khiển bởi bánh răng chính xác 6 cấp sau khi làm nguội và mài tần số cao để đầu có đặc điểm của nhiễu thấp, độ chính xác truyền cao và mô-men xoắn đầu ra lớn.
Ổ đĩa trục chính áp dụng chương trình điều khiển tốc độ Stepless của Gear Shift & DC điều khiển động cơ điều khiển tốc độ, điều này làm cho trục chính của máy có phạm vi điều khiển tốc độ rộng từ 3-240rpm với các đặc tính động cao. Đối với các yêu cầu cắt của khối lượng cắt và cuộn dây và phôi lớn, một bánh răng thấp có thể được sử dụng để đảm bảo mô -men xoắn không đổi của động cơ chính cũng như hiệu quả cắt. Đối với các cuộn hoàn thành cần các đặc điểm cắt tốc độ cao. Thiết bị cao có thể được sử dụng, và cũng có thể duy trì mô -men xoắn không đổi của động cơ chính, để đảm bảo hiệu quả cắt.

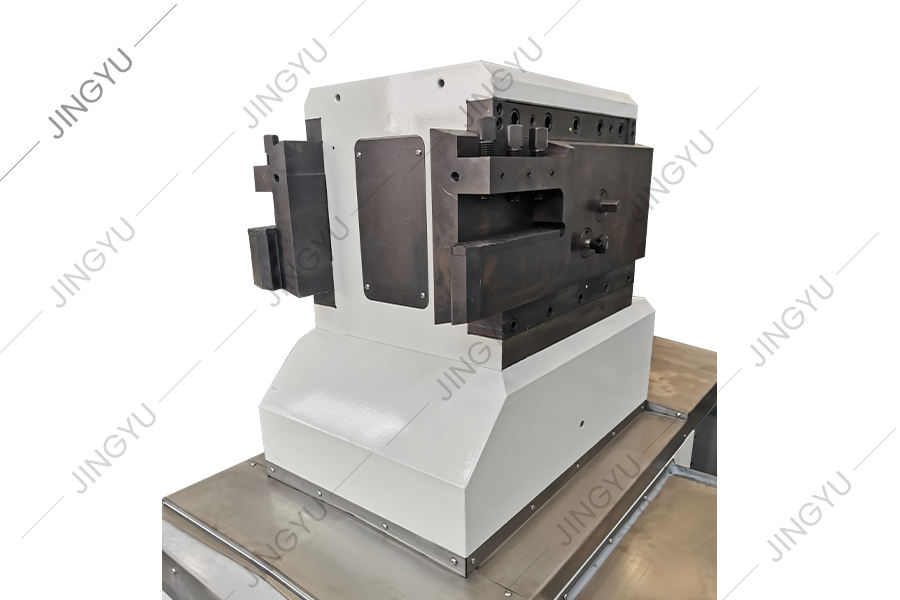

● Người giữ công cụ yên ngựa áp dụng sơ đồ giữ công cụ tích phân loại AO. Người giữ công cụ có thể cải thiện độ cứng của giá đỡ công cụ và giảm độ rung trong quá trình quay máy công cụ. Và bằng cách điều chỉnh vị trí của tấm nghỉ công cụ để thích ứng với xử lý cuộn Groove Pass Deep. Giảm sự thiếu độ cứng gây ra bởi việc mở rộng xử lý công cụ, để xử lý công cụ cộng hưởng, ảnh hưởng đến hiệu suất cắt. Giải pháp REST công cụ này rất hiệu quả trên máy tiện từ các Herkules ở Đức.
Công ty chúng tôi cũng có thể chọn định cấu hình chủ sở hữu công cụ CNC theo yêu cầu của khách hàng (khuyến nghị rằng người dùng thép góc chọn).
