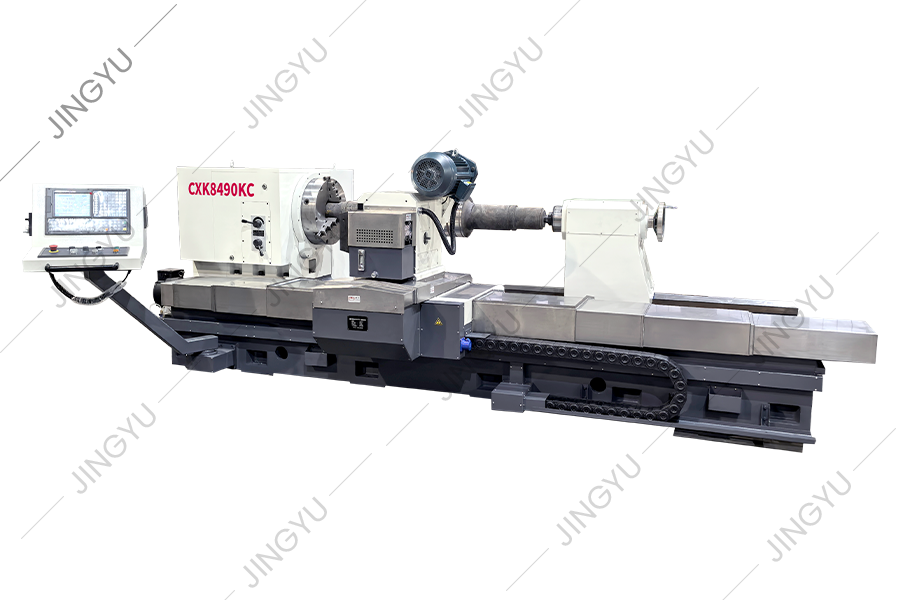

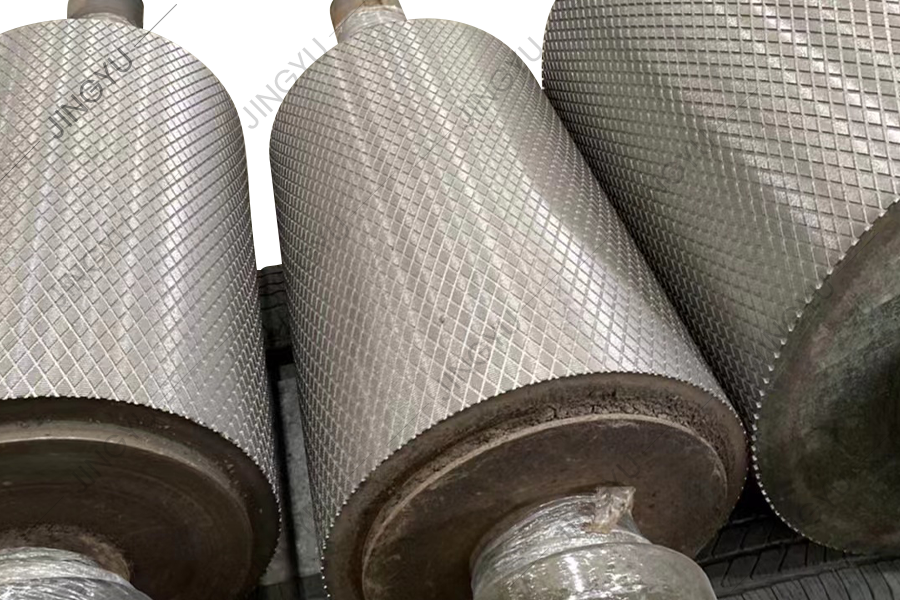

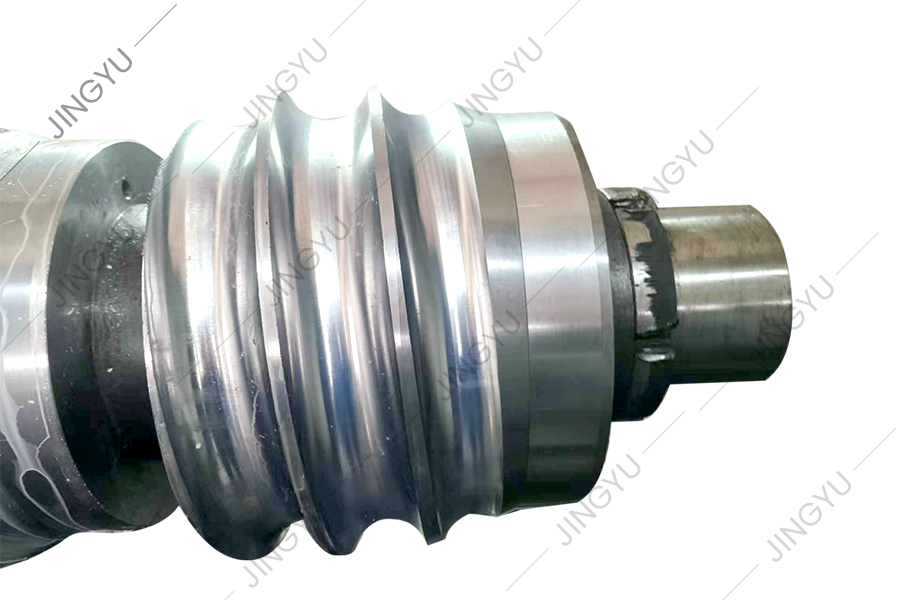

Máy công cụ này là một loại máy công cụ Grooving CNC Roll mới được phát triển dựa trên loạt máy phay CNC Roll của công ty và sau khi nghiên cứu và phân tích đầy đủ về những lợi thế và nhược điểm của các sản phẩm tương tự trong và ngoài nước. Nó phù hợp để xử lý cuộn với đường kính nhỏ hơn 900mm và chiều dài nhỏ hơn 2500mm. Nó có thể tự động tạo các rãnh trên bề mặt cuộn để đáp ứng nhu cầu xử lý của thị trường cho các rãnh một chiều hoặc các rãnh chéo hai chiều.

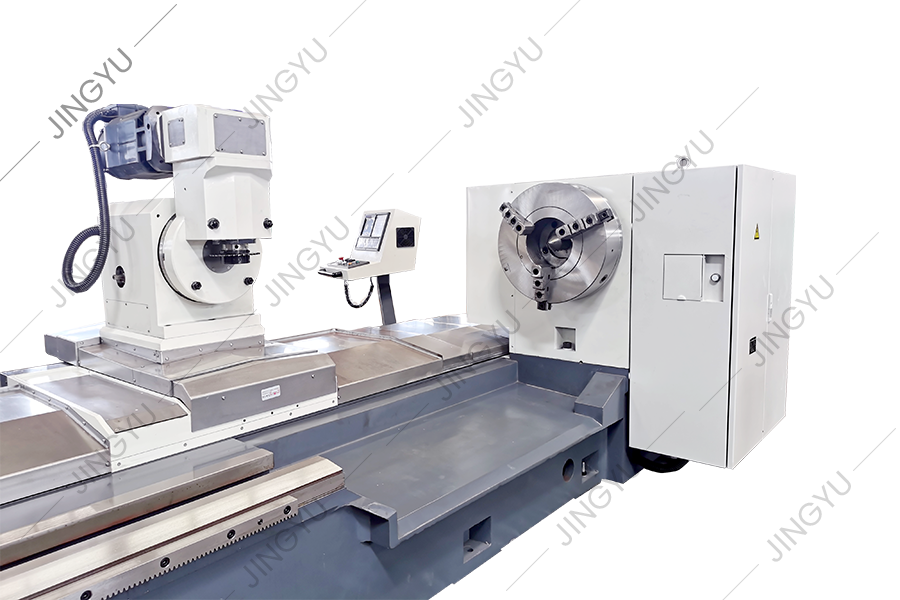

● Một loạt các công cụ máy móc này áp dụng cấu trúc giường 4 đường ray tích hợp và được đúc một cách tổng hợp để ổn định tốt hơn. Đường sắt hướng dẫn tham khảo áp dụng quá trình làm nguội siêu âm tổng thể, đảm bảo độ cứng cao, độ chính xác cao và độ ổn định của toàn bộ máy.
● Đường ray hướng dẫn di chuyển bên của thành phần đầu phay đầu máy bay được hỗ trợ bởi một đường ray hướng dẫn hình chữ nhật hạng nặng để đảm bảo các yêu cầu độ chính xác và độ cứng cao của chuyển động thức ăn trong quá trình xử lý.

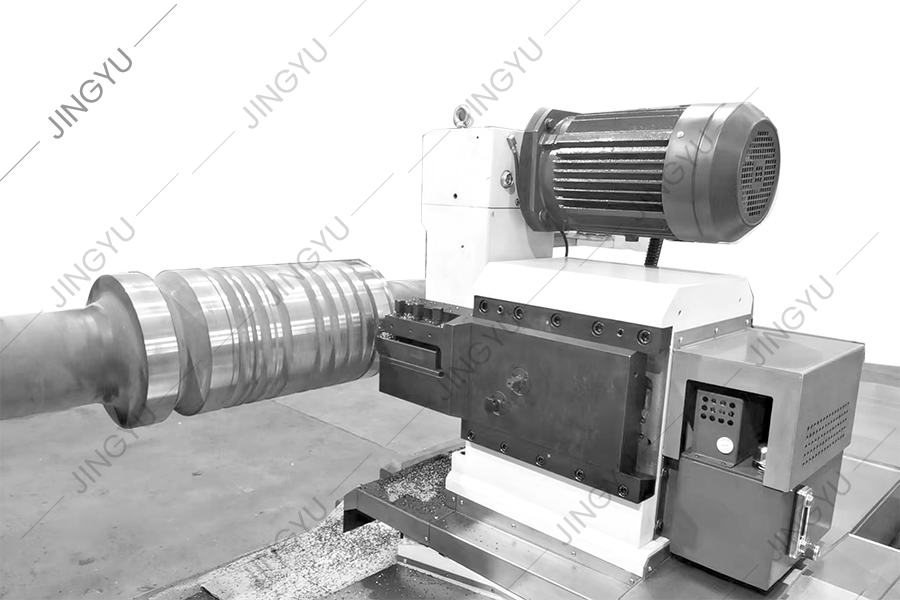

● Đầu cắt được cố định trên tấm lập chỉ mục quay và có thể được xoay theo góc tương ứng khi cần thiết để đáp ứng nhu cầu cắt của các góc khác nhau.
● Chuỗi truyền dẫn đầu dao cắt được điều khiển bởi các bánh răng mặt đất có độ chính xác cao để đảm bảo rằng quỹ đạo công cụ thực hiện hoàn toàn các yêu cầu hướng dẫn chương trình của hệ thống CNC, loại bỏ các khiếm khuyết ẩn như không khớp và các công cụ bị hỏng do độ chính xác và độ cứng kém của chuỗi truyền. Đầu phay áp dụng hộp số bánh răng để đáp ứng nhu cầu về mô -men xoắn không đổi trong quá trình cắt. Tốc độ cắt phay áp dụng quy định tốc độ bước của động cơ chính để đáp ứng các yêu cầu tốc độ tuyến tính của các công cụ cắt khác nhau.
● Các trục chuyển động tuyến tính theo chiều dọc và ngang của máy công cụ được điều khiển bởi các ốc vít bóng có độ chính xác cao để tránh sự không chính xác của hộp số và giá đỡ. Dưới sự điều khiển tự động của hệ thống CNC, chuyển động tự động và định vị chính xác từ mẫu lỗ này sang mẫu tiếp theo có thể đạt được.
