Máy mài vòng CNC TC

Máy mài hình thành vòng cuộn chủ yếu được sử dụng để mài các vòng lăn cacbua vonfram để sản xuất thanh dây tốc độ cao. Bánh xe mài kim cương hình thành được sử dụng để thực hiện mài thô, mài nửa phần hoàn thiện, mài mịn và mài không spark trên vòng tròn bên ngoài và rãnh hình chữ R của vòng lăn cacbua. Nó là một thiết bị hoàn thiện cần thiết trong cửa hàng sửa chữa máy của nhà máy cuộn thép.

Nhận báo giá

PREV：Máy mài cuộn tổng hợp NEXT：No next article

Sự miêu tả
Thông số kỹ thuật
Liên hệ với chúng tôi

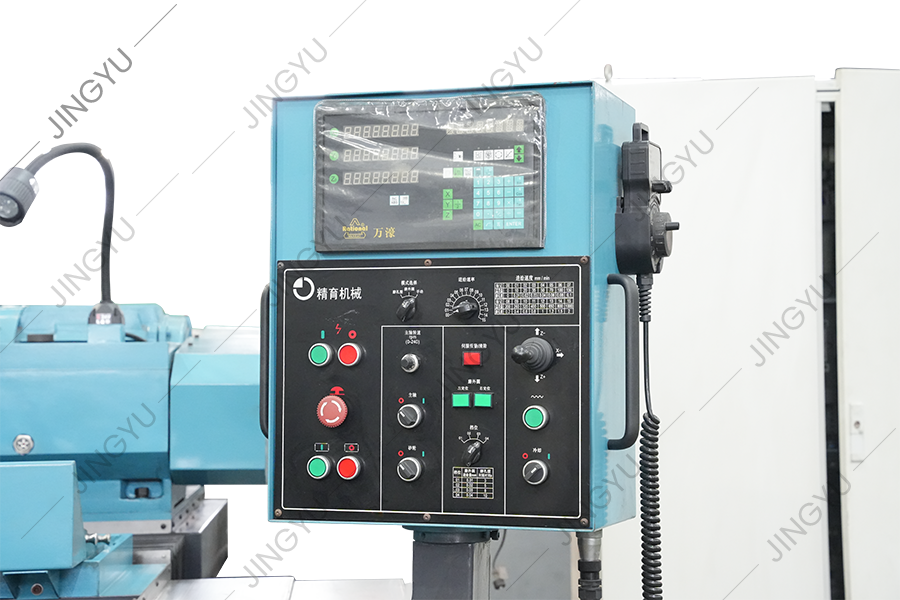

● Máy công cụ áp dụng bộ điều khiển logic (PLC) có thể lập trình để điều khiển nguồn cấp dữ liệu khung bánh mài và chuyển động máy làm việc tương ứng. Các vị trí của khung bánh mài và bàn làm việc được hiển thị động thông qua màn hình kỹ thuật số cách tử. Sau khi thiết lập các yêu cầu mài, chương trình có thể tự động hoàn thành vòng tròn bên ngoài của bề mặt con lăn và mỗi lần nghiền của các rãnh.
● Trục chính của đầu cơ quan áp dụng ổ đĩa điều chỉnh tốc độ tần số thay đổi và tốc độ quay tương ứng có thể được đặt theo các tham số phôi khác nhau.
Một trục gá mở rộng được cài đặt trên trục chính đầu. Đặt vòng con lăn lên trục gá mở rộng và sử dụng cờ lê Allen để thắt chặt vít khóa ở cuối mandrel mở rộng để hoàn thành việc cài đặt và siết vòng cuộn tự trọng để xử lý trên công cụ máy.
● Trục trục chính của bánh mài sử dụng vòng bi lăn có độ chính xác cao và được bôi trơn và làm mát bằng một bể dầu kín hoàn toàn độc lập. Một thiết bị phát hiện nhiệt độ trục chính được cài đặt để hiển thị thay đổi nhiệt độ trục chính trong thời gian thực, nhận ra giám sát nhiệt độ và phản hồi trong toàn bộ quá trình vận hành hệ thống. Điều này mở rộng tuổi thọ dịch vụ của trục chính và cũng đảm bảo hiệu suất tuyệt vời của độ chính xác xoay trục chính cao và độ cứng cao.
Trục chính bánh xe được điều khiển bởi động cơ công suất cao (18,5kW).

M8440A

Chỉ mục	Đơn vị	M8440A
Vật liệu phôi		Vòng cuộn vonfram cacbua
Tối đa. Đường kính phôi	mm	400
Tốc độ trục chính	vòng / phút	20 ~ 150
Tốc độ trục chính bánh xe	vòng / phút	1950
Tối đa. tốc độ tuyến tính của bánh xe	bệnh đa xơ cứng	25
Công suất động cơ trục chính bánh xe	KW	18.5
Đường kính bánh mài	mm	Φ250
Tối đa. chiều rộng của bánh mài	mm	65
Du lịch trục x	mm	500
Hình thức hướng dẫn trục x		Hướng dẫn tuyến tính hạng nặng
Du lịch trục z	mm	250
Mẫu hướng dẫn trục z		Hướng dẫn tuyến tính hạng nặng
Tối thiểu. Đơn vị thức ăn	mm	0.003
Hệ thống điều khiển		Bộ điều khiển logic lập trình

MK8440A

Chỉ mục	Đơn vị	MK8440A
Vật liệu phôi		Vòng cuộn vonfram cacbua
Tối đa. Đường kính phôi	mm	400
Tốc độ trục chính	vòng / phút	20 ~ 150
Tốc độ trục chính bánh xe	vòng / phút	1950
Tối đa. tốc độ tuyến tính của bánh xe	bệnh đa xơ cứng	25
Công suất động cơ trục chính bánh xe	KW	18.5
Đường kính bánh mài	mm	Φ250
Tối đa. chiều rộng của bánh mài	mm	65
Du lịch trục x	mm	500
Hình thức hướng dẫn trục x		Hướng dẫn tuyến tính hạng nặng
Du lịch trục z	mm	250
Mẫu hướng dẫn trục z		Hướng dẫn tuyến tính hạng nặng
Tối thiểu. Đơn vị thức ăn	mm	0.001
Hệ thống điều khiển		Siemens 808d
Lưu ý: Các hệ thống CNC khác có thể được tùy chỉnh theo nhu cầu đặc biệt của khách hàng.
